利用旋沙分離器模擬來了解Flow Simulation的粒子研究功能

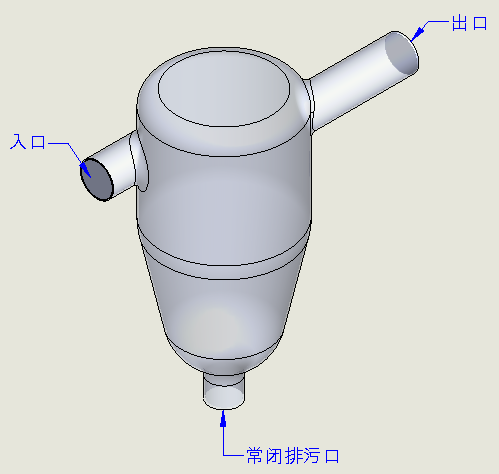

一、項目介紹：
1、在這個項目中，排污口在工作狀態下是關閉的，所以不用考慮。
2、5e-5m3 /S水從入口流入，出口為一個大氣壓的環境壓力（101325Pa）
3、在水中混合有砂礫，顆粒直徑為0.05mm，質量流量為1毫克/S,在這個項目中，注入100個點的砂礫，觀察有多少砂礫能夠隨著水流從出口流出。
二、建立項目
要觀察砂礫隨水流的運動情況，首先要對水的流入流出建立一個分析模型，然后再利用粒子研究來加入砂礫顆粒
1、利使用SolidWorks Flow Simulation中的向?qū)нM(jìn)行初始設置：國際制（SI）長度單位為mm，入口體積流率單位為m3/s；分析類型為內部流動，排除內部沒有流動條件的空腔；流體為水；默認初始條件。邊界條件設置：入口流體的體積流量為5e-5m3 /S，沿法向進水，出口處邊界條件按默認為101 325P a及293.15K。沿著Y軸負方向有一個重力效果。通過“檢查模型”顯示狀態正常，分析類型為內部，流體體積為0.011518m3，如圖所示
2、網格劃分

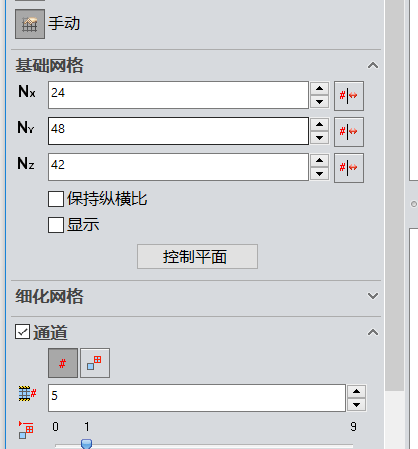

為了更好的對模型進行劃分，本項目采用手動劃分網格的方式，X、Y、Z方向分別是24、48、42個網格，跨通道網格特征數為5，至大細化級別為1。如下圖所示
3、目標設定

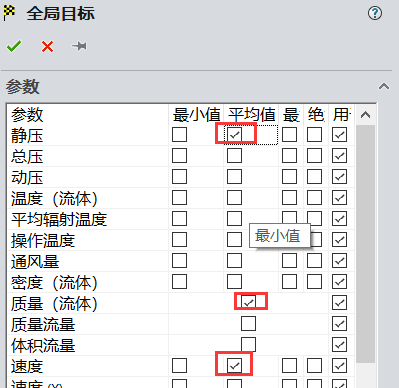

為了讓結果準確，我們分別將靜壓平均值、速度平均值以及質量流量用于目標收斂

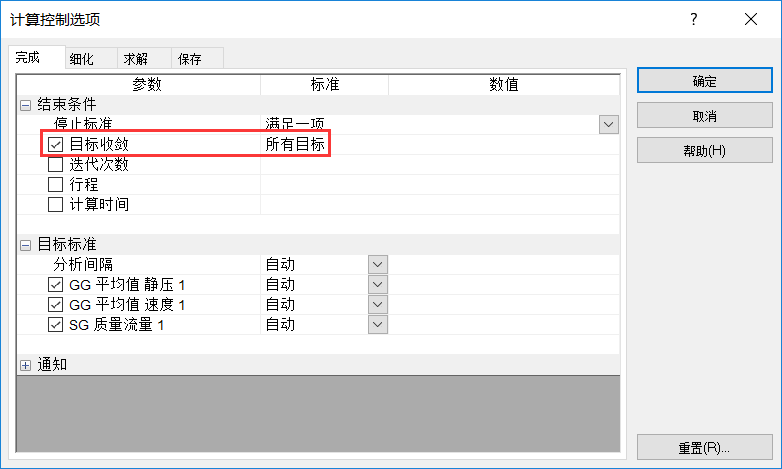

4、將計算控制選項里的結束條件更改成目標收斂然后運行分析。
三、 后處理

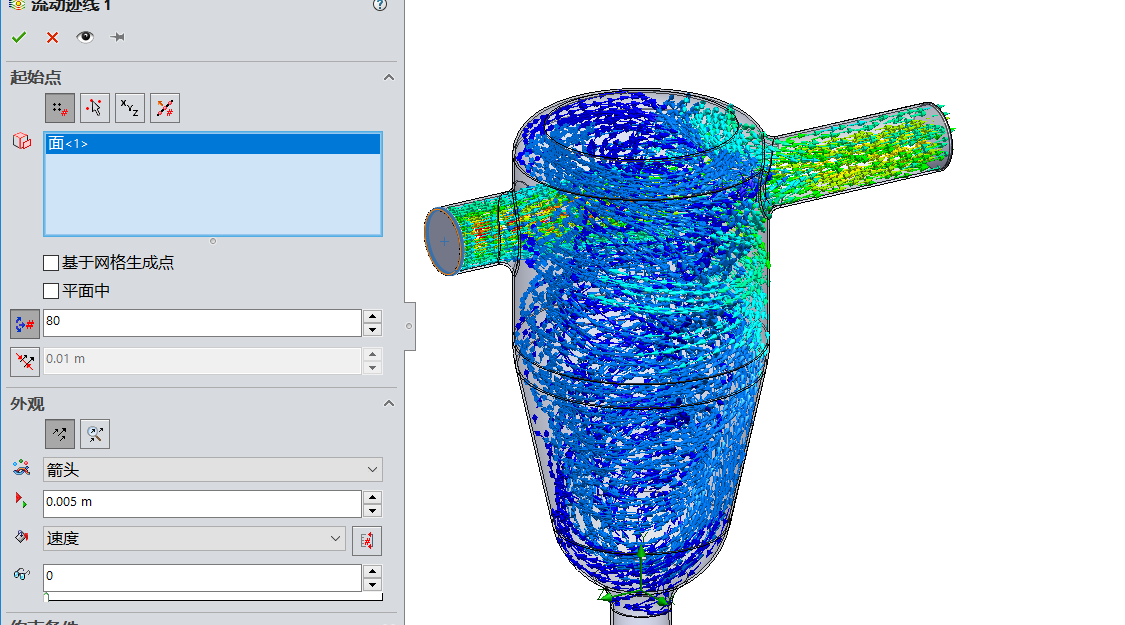

1、完成之后，在入口位置創建速度為參數的流動跡線查看水的運動，然后將流動跡線隱藏。

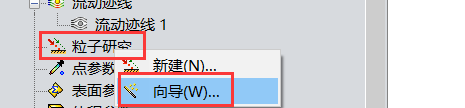

2、在這個分析結果基礎上，我們需要用粒子研究功能來在水中加入砂礫顆粒。在結果下面找到粒子研究，然后右鍵，通過向?qū)Ы⒁粋€粒子研究
3、進入向?qū)Ш蟮囊粋€界面是給粒子注入起名子，使用默認名稱即可。接著會進入選擇材料的界面，首先選擇入口的內表面來作為粒子的入口位置，注入點數量為100個，粒子屬性為直徑0.05mm,軟件會自己變成5e-05m,下面的粒子材料選擇固體，找到建材，在在建材下的礫石和基床下選擇砂礫，下面的質量流量選擇1毫克/s,粒子初速度為0。

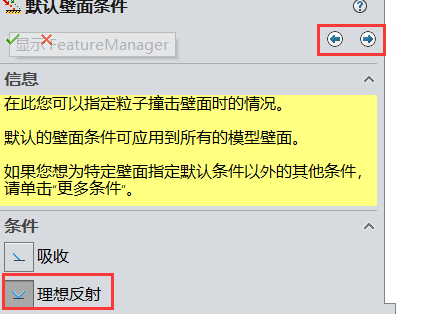

4、物理設置保持默認，然后拉到默認壁面條件界面，在這里選擇理想反射。這樣粒子碰到壁面會反彈回來，直到達到終止條件。

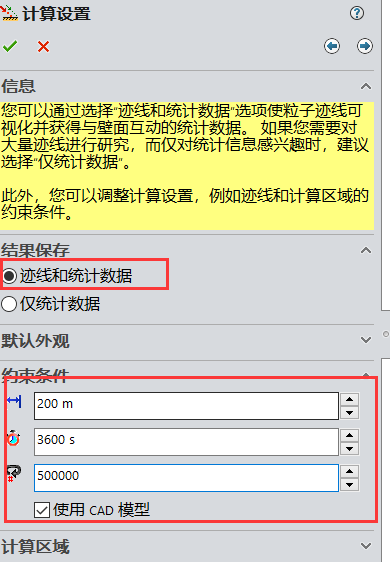

5、 在計算設置中，結果保存選擇跡線和統計數據，約束條件中至大長度輸入200m，至大時間輸入3600s，至大迭代次數輸入500000

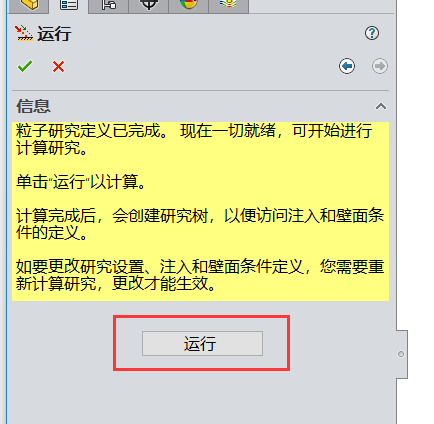

6、然后點擊運行

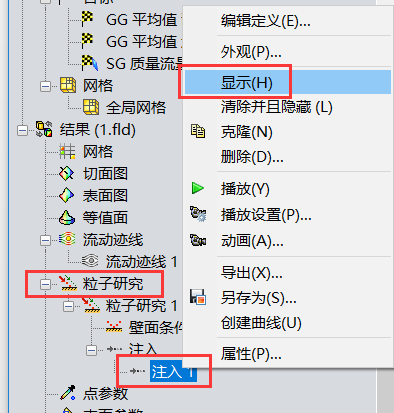

7、運行結束后，展開結果中的粒子研究，右鍵單擊“注入1”然后選擇顯示，我們可以看到在水流作用下，砂礫的運動情況，在這里還是有少數砂礫會流出整個系統。

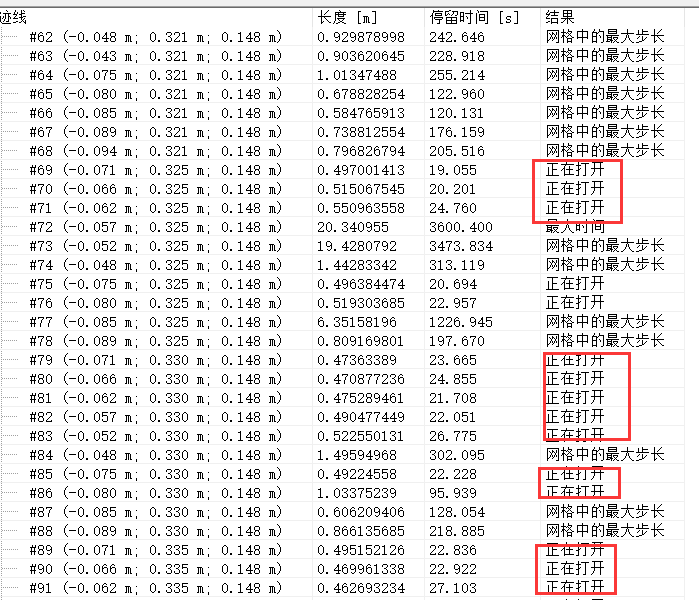

8、之后，我們在粒子研究1上單擊右鍵，然后選擇統計數據，然后展開“注入1”這里可以看到，大部分注入點在達到網格至大步長或至大時間之后還是存在于系統當中，有一些注入點會顯示正在打開，這些顯示正在打開的就是流出系統的砂礫了。
