SOLIDWORKS文件的自定義屬性如何快速添加？
工程師在做SOLIDWORKS模型的時候，如果模板定義不完整或者借用全新的模板，那么我們后端IT系統或者企業標準化所需要的文件屬性往往是不完整的，這時候工程師就需要添加往往想添加除了SOLIDWORKS默認的屬性之外的其他屬性值。如果我們沒有在文件模板中添加這些屬性，那么以后在應用中通過人工添加自定義屬性會很繁瑣。
那么我們應該如何添加SOLIDWORKS自定義屬性呢？有沒有更便捷的方式？
那么請您仔細閱讀一下下面的文章。
一、屬性分類
首先給大家介紹SOLIDWORKS文檔屬性的類別：
自動屬性：由SOLIDWORKS自動生成，包括文件創建日期、最后一次修改、文件大小。
預設屬性：預設屬性存儲于Properties.txt中，可自行添加或刪除屬性，用戶只需填寫屬性內容。
自定義屬性：整個文檔的屬性。
配置特定屬性：僅應用于特定的配置，會因配置而異的屬性。
SOLIDWORKS特定屬性——與文件的模型關聯并隨其變化而自動更新的屬性，如質量、材質、體積、密度等。
二、手動添加屬性

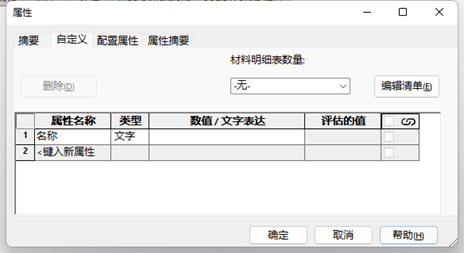

文件屬性菜單可能是使用最多的但是相對比較低效的輸入和查看自定義屬性的方法。通過文件屬性直接創建：單擊【文件屬性】---點擊【自定義】---依次輸入屬性---點擊【確定】完成添加。
要添加屬性：
1.在屬性名稱下的第一個空白單元格中單擊，然后輸入一個名稱或從列表中選擇一個名稱。
2.從列表中選擇一種類型。
要在表格中的單元格之間移動，請按 Tab 或 Enter，或在您想移動到的單元格中單擊。
3.在數值/文字表達下輸入屬性的數值，該數值與類型單元格中的選擇相兼容。
如果您添加日期（如繪制日期）為屬性，則軟件不要求您為數值/文字表達輸入日期。 然而，如果您不輸入日期，當您在文件資源管理器中查看文檔的屬性時，Microsoft 會將空白欄區解析為 1/1/1800。
4.如果屬性適用于多個配置，則行中會出現一個配置圖標
從配置圖標
的彈出菜單中，選擇以下項之一：
此配置
所有配置
指定配置
5.按 Tab 或 Enter。 屬性的數值在評估的值下顯示。
6.在已鏈接
列中，單擊該框?qū)傩枣溄拥礁噶慵?/p>
7.根據需要重復步驟，然后單擊確定。
大家可以發現，如果面臨屬性較多的情況下，該方式相對而言比較繁瑣，需要逐個輸入屬性名稱。那么我們有沒有更快捷的方法呢，還請大家繼續往下看。
三、通過屬性標簽（自定義屬性卡片）添加屬性
我們只需通過屬性選項卡編輯器進行一次性設置，編制好我們的自定義屬性卡片，就可以簡單直觀地設置零件、裝配體屬性，在繪制工程圖時直接可以輸出零件的屬性，非常大地提高了對零件屬性輸入的效率和準確性。
屬性標簽編制程序”是一個獨立的實用程序，可用于創建自定義界面，以將屬性輸入到 SOLIDWORKS 文件中。
3.1如何進入“屬性標簽編制程序”呢？
在 SOLIDWORKS 軟件中，在任務窗格的 SOLIDWORKS 資源
選項卡上，單擊屬性標簽編制程序
。
從 Windows 開始菜單，單擊所有程序 > SOLIDWORKS 版本 > SOLIDWORKS工具 > 屬性標簽編制程序版本。
3.2屬性卡編制
進入屬性卡編輯界面，可根據企業自身的需求選取不同的功能，進行屬性卡定制，從左往右依次是功能區，界面預覽區，屬性控制區。在功能區，可將所需要的組框、文本框等，直接拖入界面預覽區內使用，拖入后在屬性區內對拖入的功能框進行屬性定義、命名等
3.3儲存模板
您可為每種文檔類型生成多個模板。一定要記住卡片的存檔位置。
文件擴展名表示模板類型：
.prtprp 用于零件
.asmprp 用于裝配體
.drwprp 用于工程圖
用于焊件的 .wldprp
3.4屬性卡應用

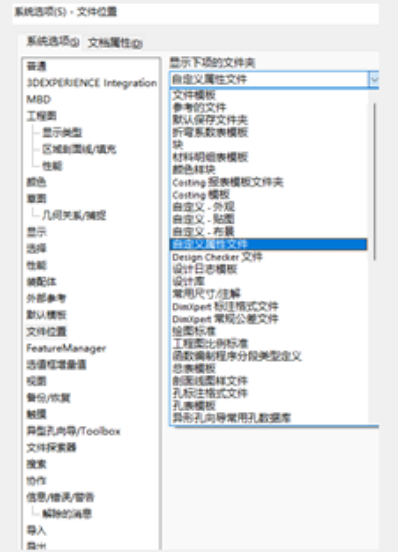

首先，需要通過系統選項指定上一步我們生成的自定義屬性卡片的存放位置。

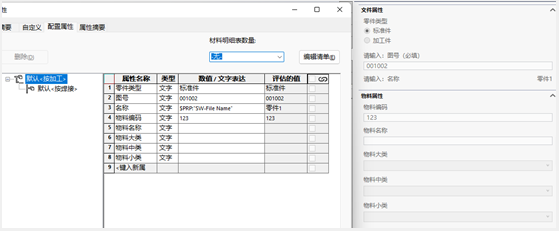

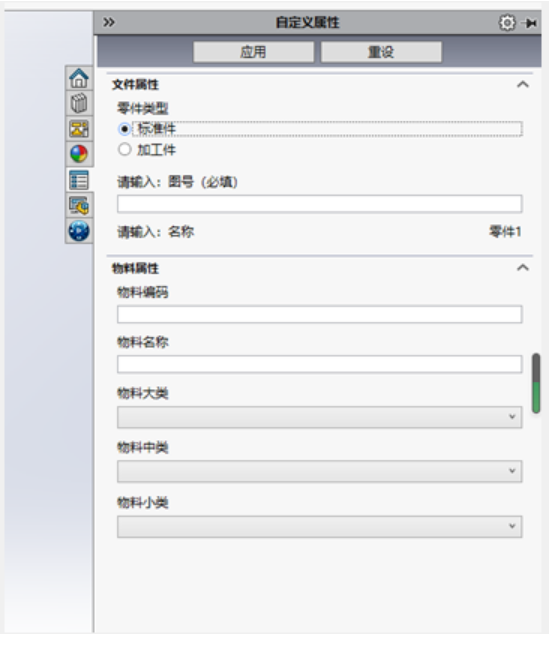

位置定義完成后，可以在SOLDIWROSK軟件自定義屬性位置看到我們的卡片調用，快速的填寫對應的屬性值，點擊應用就可以直接填入模型的自定義屬性或者配置特定屬性中啦。
