SOLIDWORKS 2024新功能之SOLIDWORKS PDM篇
SOLIDWORKS 2024 新功能 PDM篇目錄概述
? 裝配體直觀
? 在 Web2 中下載文件的特定版本
? 文件類型圖標
? “更改狀態”命令中的簽出選項
? 復制樹對話框
? 查看檢出事件詳細信息
? 系統變量
? 查看許可證使用
? 數據安全增強功能
? SOLIDWORKS PDM 性能改進
1、裝配體直觀
可以在 SOLIDWORKS 裝配體可視化工具中訪問 SOLIDWORKS PDM 變量。
SOLIDWORKS PDM 變量（系統和自定義）會在裝配體可視化工具的自定義列對話框的屬性下列出。您可以在屬性中的 SOLIDWORKS PDM 部分下選擇變量，例如 PDM-<簽出者> 或 PDM-日期，然后在裝配體可視化面板中查看它們。
要在裝配體可視化中查看
SOLIDWORKS PDM 自定義變量：

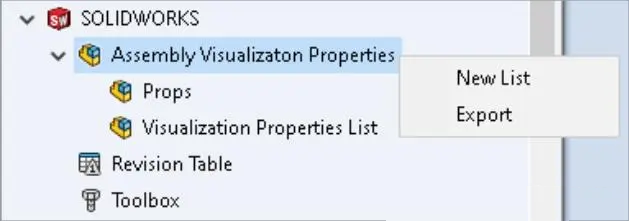

1、在 SOLIDWORKS PDM 管理工具中,右鍵單擊 SOLIDWORKS > 裝配體可視化屬性，
然后單擊新建列表。
2、在自定義裝配體可視化屬性,可視化屬性列表對話框中,從可用變量創建一個屬性列表。
可創建多個屬性列表，并根據權限在“裝配體可視化”中查看它們。

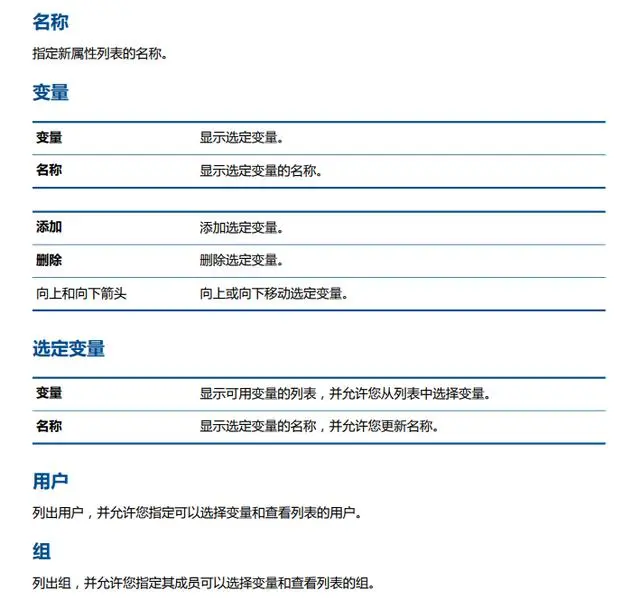

“自定義裝配體可視化屬性”對話框
可使用此對話框?yàn)樘囟ㄓ脩艋蚪M指定變量,然后在 SOLIDWORKS 裝配體可視化工具中查看 這些變量.要打開此對話框:
1、在管理工具中，展開SOLIDWORKS。
2、右鍵單擊裝配體可視化屬性，然后選擇新列表。

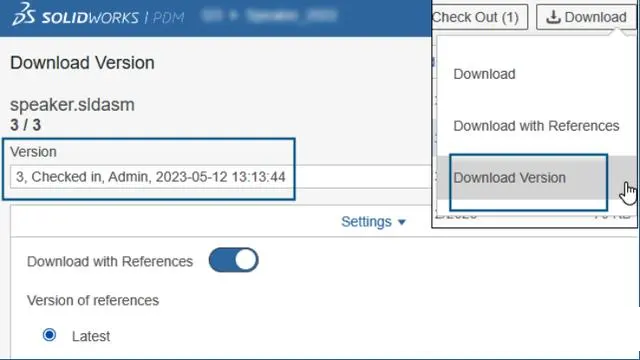

2、在Web2中下載文件的特定版本
利用 SOLIDWORKS PDM Web2，您可以下載文件的特定版本及其參考。
每次操作不能選擇和下載多個文件。
可以在下載版本對話框中選擇要下載的版本和設置。要訪問此對話框：
1. 在“文件”列表中，選擇一個文件：大屏幕布局。單擊下載 >下載版本。
2.小屏幕布局。輕觸下載，然后輕觸下載版本。

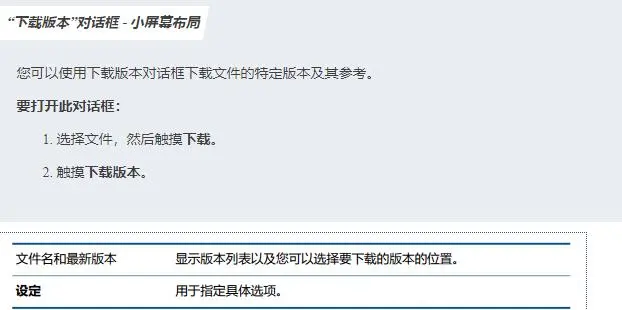

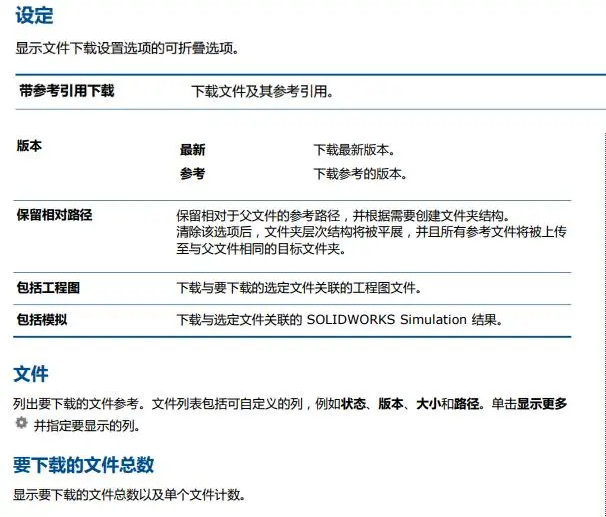

“下載版本”對話框
可以使用下載版本對話框下載文件的特定版本及其參考。
要打開此對話框：
選擇文件，然后單擊下載 > 下載版本。

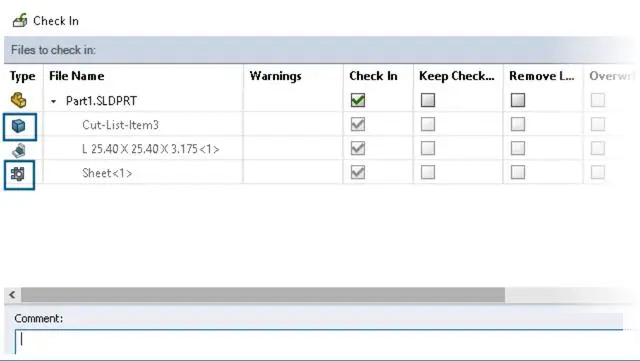

3、文件類型圖標
可以查看焊件切割清單項目的文件類型圖標以及使用粘貼共享疊加共享的文件。
這些圖標在對話框中適用于：
文件細節、文件操作、Web2
切割清單項目的類型圖標不適用于 SOLIDWORKS BOM。

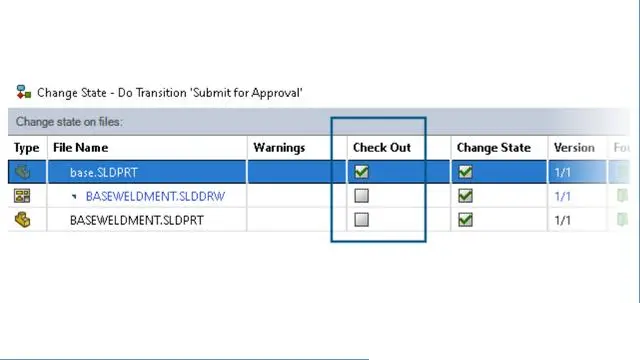

4、“更改狀態”命令中的簽出選項
可以在更改狀態操作完成后簽出文件。
可以自定義進行變換對話框的列集以包括簽出系統變量。如果為文件選擇更改狀態和簽出，文件將在其狀態更改后簽出。
5、復制樹對話框

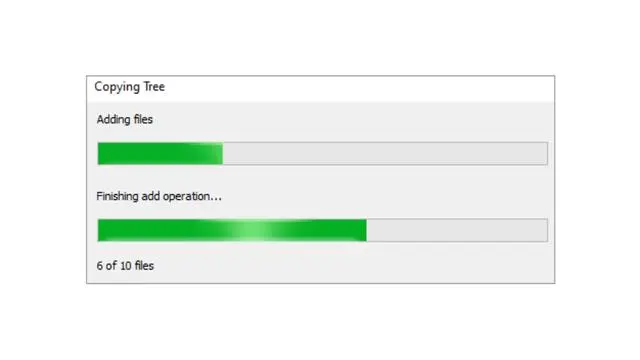

在 SOLIDWORKS PDM 文件資源管理器中，復制文件樹時出現的復制樹進度對話框包括更詳細的信息。
要訪問此對話框，請單擊工具 > 復制樹。對話框包括兩個進度條：
第一個進度條包含整個復制樹操作的主要步驟或子操作，例如復制文件和復制變量。
第二個進度條包含：
輔助步驟，如準備文件和完成添加操作。
具有擴展名的文件名、復制的文件數和文件總數。
6、查看檢出事件詳細信息

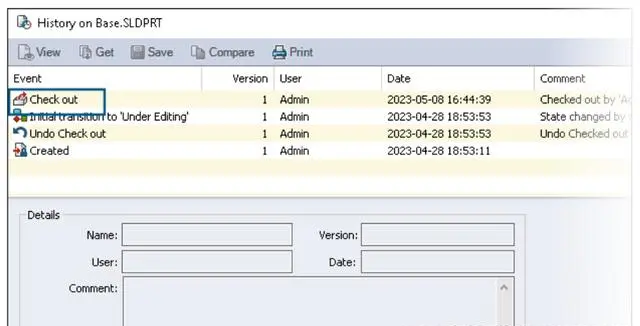

在 SOLIDWORKS PDM 文件資源管理器中，可以在文件的歷史記錄對話框中查看檢出和撤消檢出事件的詳細信息。除了其他詳細信息，您還可以查看哪個用戶執行了該操作。
7、系統變量
系統變量可用性更高，也更容易訪問。

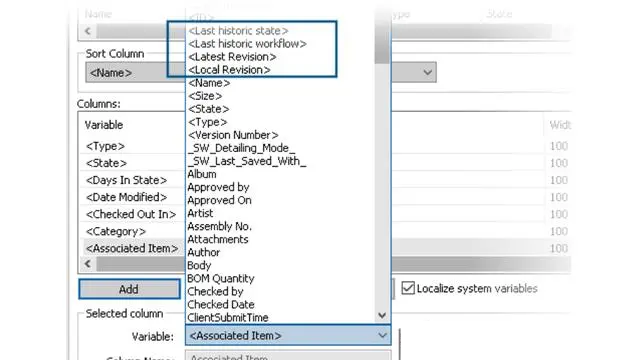

? 以下系統變量在文件列表、快速搜索結果和搜索結果列集類型中可用：
<最新修訂版本>
<本地修訂版>
<上一個歷史工作流程>
<上一個歷史狀態>
? <狀態下的天數> 系統變量在文件列表中作為默認列提供。
? 在 SOLIDWORKS PDM 文件資源管理器中，版本選項卡的用戶界面得到了改進，并且具有更多的系統變量。
? SOLIDWORKS PDM 任務窗格插件包含更多系統變量。
8、查看許可證使用
可以在沒有任何特殊管理權限的情況下查看許可證詳細信息。

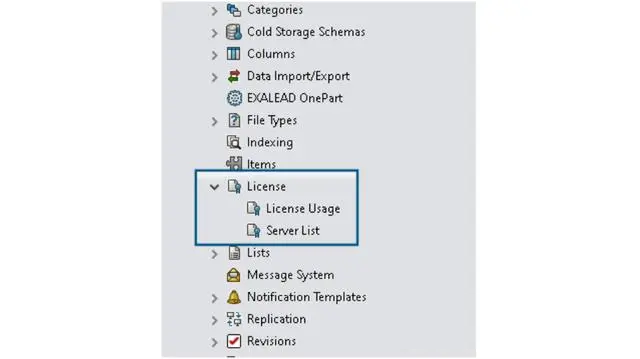

在管理工具中，許可證節點具有以下子節點：
? 服務器清單。讓您可以編輯許可服務器。
管理權限可更新許可密匙已重命名為可以更新許可證服務器。您需要此權限才能編輯許可證服務器。
? 許可證使用。用于查看許可證詳細信息。這有助于您要求用戶在不使用該工具時注銷，向管理員請求更多許可證，或決定是否需要切換到不同的許可證類型。
9、數據安全增強功能

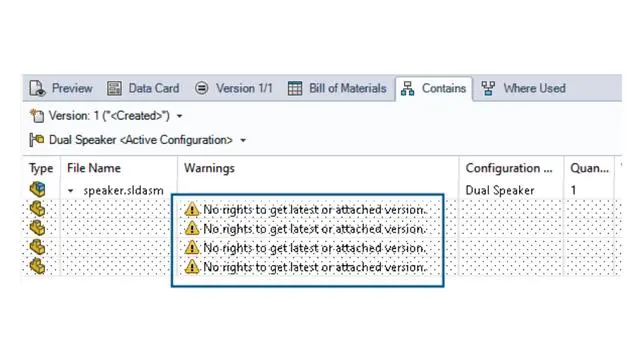

在 SOLIDWORKS PDM 文件資源管理器和 Web2 中，未經授權的用戶無法在包含和使用位置選項卡中查看文件信息。
如若查看，系統將顯示警告消息無權獲得新版本或附加版本。
10、SOLIDWORKS PDM 性能改進
SOLIDWORKS PDM 2024 改進了基于文件的操作的性能。
以下操作的速度大約提高兩倍：
添加文件、更改狀態、復制樹
將樹復制到壓縮存檔操作的速度則提高了幾個數量級。
