SOLIDWORKS工程圖視圖轉化為圖塊的應用解析
本文為您講述在 SOLIDWORKS 工程圖中視圖轉換成圖塊的功能，通過將圖形轉換為圖塊的形式，可以更大地簡化圖形的傳遞并避免轉換過程中信息的重疊和混亂。此功能包含用草圖替換視圖、使用塊替換視圖、插入作為塊、插入點等選項，我們一起來看下各功能選項特點及適用范圍吧！
適用范圍
功能描述
可使用將視圖轉換為草圖 PropertyManager，將工程圖視圖轉換至草圖實體或草圖實體塊。
使用方式

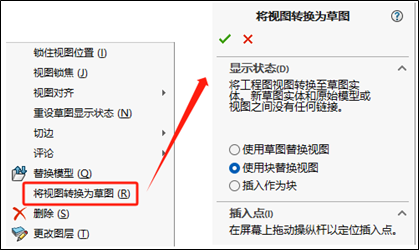

在工程視圖中，右鍵單擊，然后單擊【將視圖轉換為草圖】（如圖1）。
功能選項

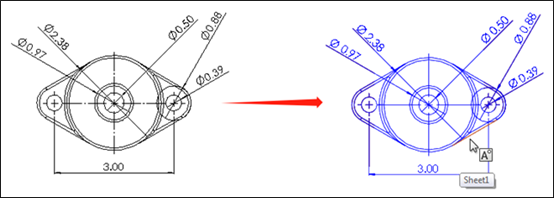

01丨用草圖替換視圖：將工程圖視圖替換為對等的2D草圖實體（如圖2）。
主要特點：替換后成為普通2D草圖實體，可適當刪除部分，或做參考幾何體。
適用范圍：對現有視圖的細節補充。

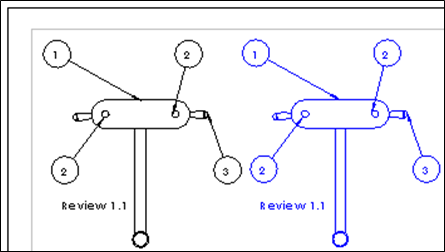

02丨使用塊替換視圖：將工程圖視圖替換為在塊中分組的對等2D草圖實體（如圖3）。
主要特點：替換為圖塊，具有圖塊屬性，保留一體完整性。
適用范圍：導出視圖、等比例縮放、整體移動等。
如果想要學習更多相關知識，可進入微辰三維網站，獲得 SOLIDWORKS 實用干貨。

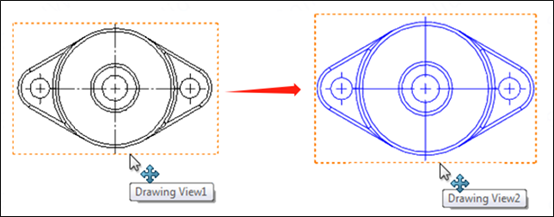

03丨插入作為塊：創建一個單獨的塊，其中包含您可以放置在工程圖任意位置的對等2D草圖實體（如圖4）。
主要特點：復制視圖并創建新的圖塊，位置可任意調節。
適用范圍：保留原有視圖情況下，創建相同形態的圖塊。
04丨插入點：在圖形區域插入點操縱桿和引線，以便獨立拖動放置塊。
注：選擇使用【塊替換視圖】或【插入作為塊】時可用。
局限性：新的草圖/圖塊和原始模型/視圖之間沒有任何鏈接，若原始模型/視圖更改，則需要重新制作草圖/圖塊。
