SOLIDWORKS有限元分析內容和設計算例的使用-力與位移的分析圖解
在SOLIDWORKS中我們可以通過simulation的分析數據建立設計算例方便我們對零件的設計。我們可以根據不同設計情況分析模型，進而找到更優的設計結果。此內容將采用一個簡單模型，建立算例和變形量與力之間的關系圖。
內容

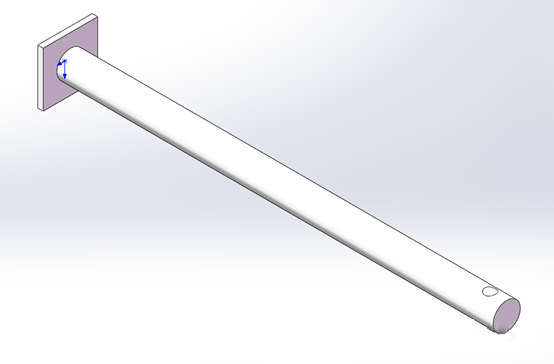

1、此內容將以如下模型為例。建立新的算例，并將零件的材料賦予成：合金鋼。

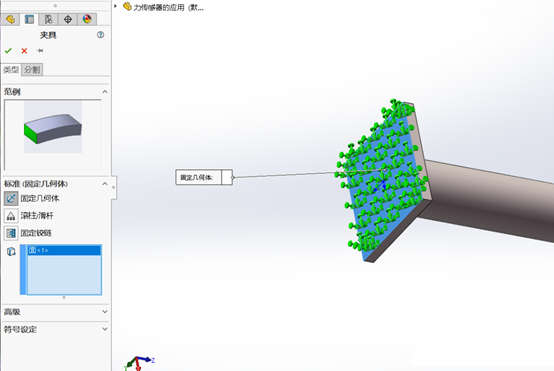

2、將夾具屬性如圖所示配置。

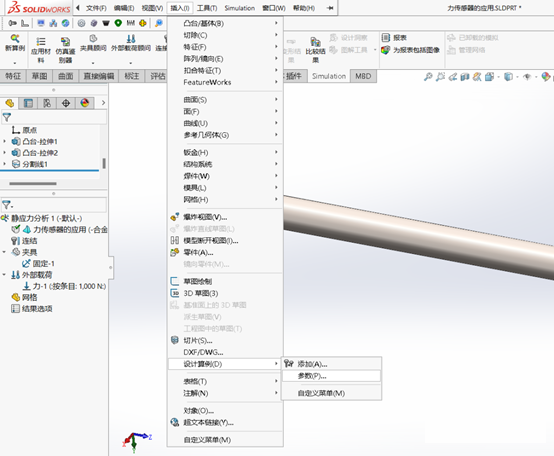

3、設置完后，選擇插入->設計算例->參數。

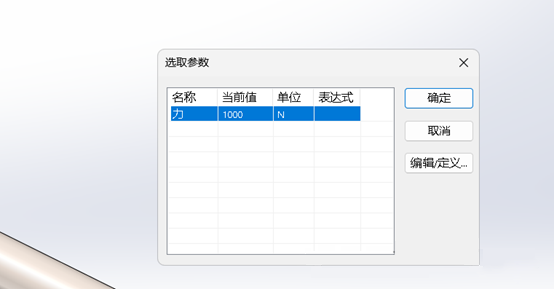

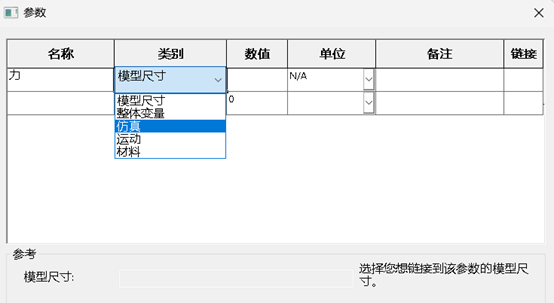

4、在參數設置中，將名稱設置為：力，類別選擇：仿真，數值暫時設置為1000

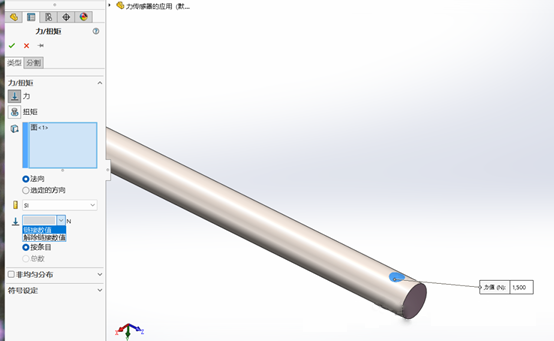

5、將力的大小和位置如圖所示設置。（注意：此處在力的數值框內選擇連接數值）
6、選剛設置的參數，點擊確認。
7、以默認屬性設置網格劃分。

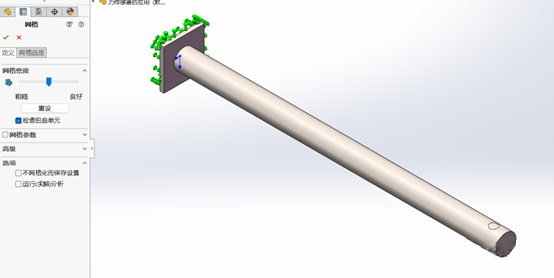

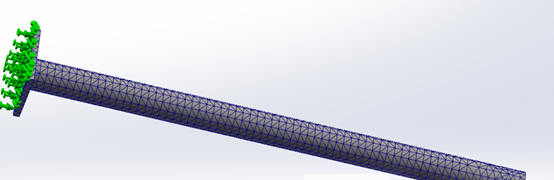

8、網格劃分結果。

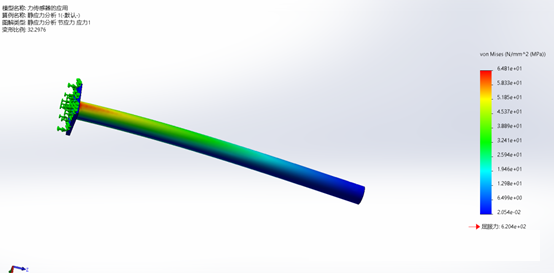

9、運行算例。

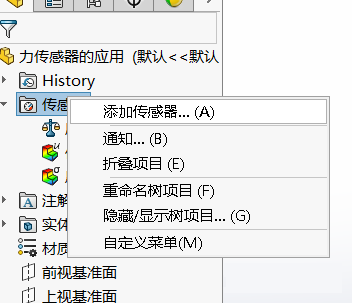

10、在模型的設計樹中添加傳感器。

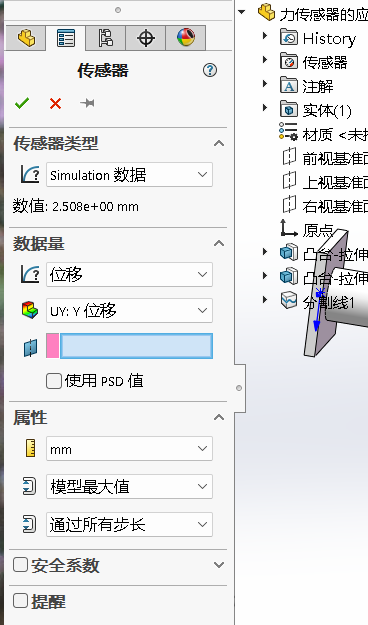

11、傳感器的配置如圖所示。（位移方向由solidworks的左下角的坐標指向）

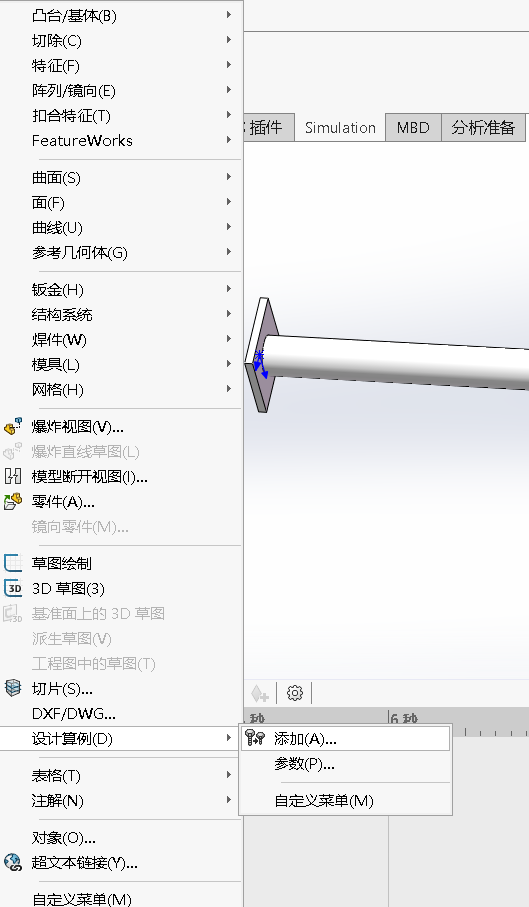

12、選擇插入->設計算例->添加。
13、在約束中選擇位移，只監視。在變量中選擇力，將步長設置為100牛頓。

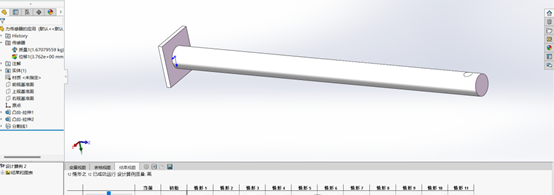

14、去掉優化的勾選，運行設計算例。（對于不同力的計算結果表如圖所示）

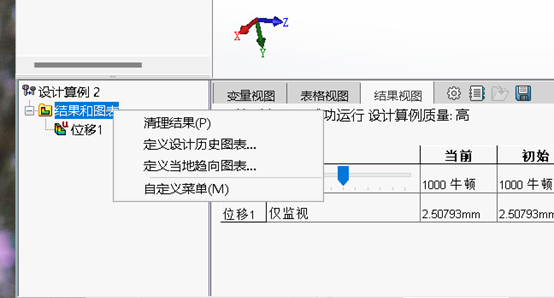

15、在設計算例中右鍵單擊結果和圖表->定義設計歷史圖表。
16、選擇位移1
17、輸出圖表，結果如圖所示，此圖反應了不同設置參數下，對應的零件位移變化（在此例中設計情形指從500-1500牛，步長為100牛的力）
此為設計算例與有限元的分析步驟，部分簡單的基礎操作未具體說明。此內容主要介紹軟件的操作過程，應用需與實際情況結合。（此零件名：設計算例）
