SOLIDWORKS剖面視圖
在SOLIDWORKS工程圖中，有些好的方法不光能幫我們節省時間，也能讓我們的操作更方便。
我們在做圖過程中，可以通過在【視圖】對話框的【剖面范圍】選項卡下的【不包括扣件】列表中來指定哪些零部件或筋特征不會被剖分。但是你知道嗎，其實我們可以將任何零件指定為緊固件，系統會自動將其排除到剖面視圖之外，下面就可以先收藏，留著備用。
一、剖面視圖排除緊固件

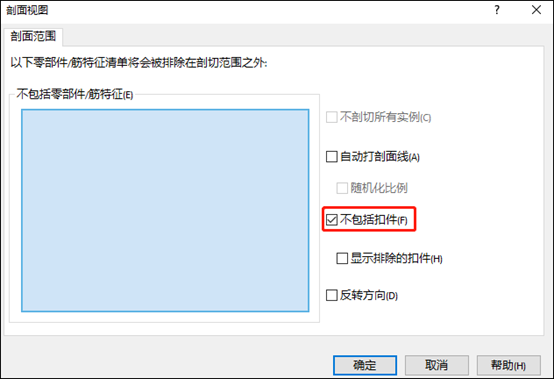

SOLIDWORKS在與剖面視圖關聯的圖紙視圖屬性對話框中，我們可以通過啟用排除緊固件復選框來防止緊固件被自動剖分。
緊固件通常是來自SOLIDWORKS Toolbox的零部件（螺母、螺栓、墊圈等）。通過將【IsFastener】自定義屬性添加到零件文件，它將被標記為緊固件。當組件在多個工程圖中使用并且希望它在剖面視圖中自動排除時，這會很有用。
二、將零部件指定為緊固件
SOLIDWORKS在下圖所示的剖面視圖中，絲杠組件被剖分了但是視圖中的其他緊固件沒有被切割，因為它們是Toolbox組件。
那如何不剖分絲杠組件呢？
1.首先打開要排除的零件并選擇【文件】—【屬性】；
2.在自定義選項卡下的【摘要信息】對話框中，將添加一個名為IsFastener的新自定義屬性名稱，其類型為【文字】，值為1，然后選擇【確定】；
3.然后保存零件；
4.接下來切換回到工程圖，選擇現有的剖面視圖，右鍵單擊并從快捷菜單中選擇屬性；
5.在圖紙視圖屬性對話框中選擇剖面范圍選項卡并確保不包括扣件已選中，無需手動將組件添加到排除的組件列表；
6.選擇【OK】即可完成；
7.確保重建工程圖（按Ctrl-Q），視圖將更新為現在在剖面視圖中可未剖分的組件（如圖）。
