CST軟件——偶極子天線仿真
CST軟件-偶極子在天線行業是很常見，并且使用更多的天線，其效率和性能相對穩定，而且很好調試。接下來我們用CST軟件進行仿真，并查看一下其偶極子輻射的原理現象；

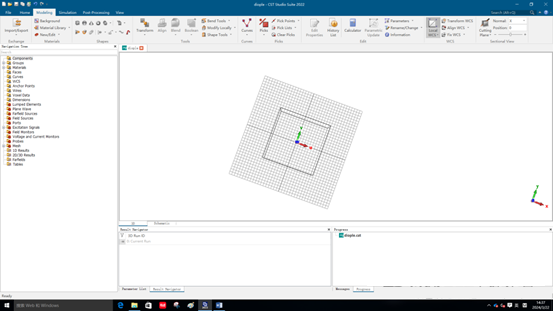

1.打開CST仿真軟件，并創建仿真項目名后保存；

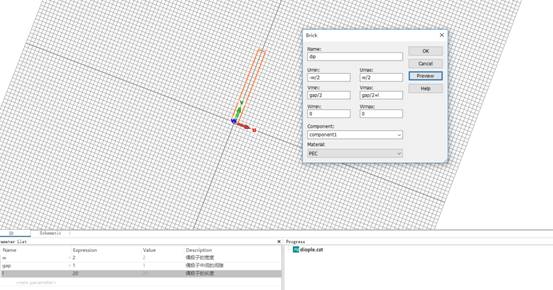

2.創建偶極子輻射體，設置相應的參數，并選擇相應材料；
3．對上一步創建好的天線鏡像復制處理；
4.接下來設置仿真頻率；
5.設置監控頻點，監控3.6GHz的電場、電流與輻射場型圖；
6.建立port饋入點，先選擇偶極子中間的間隙，然后選擇離散端口，如圖設置；
7.觀察電場的場型圖；

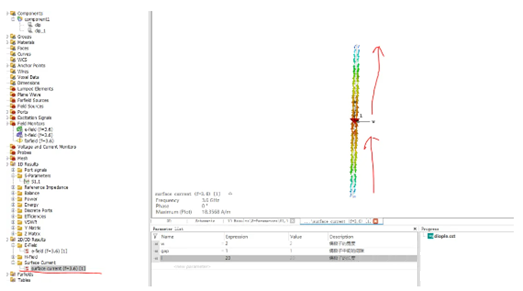

8.觀察電流，半波偶極子的電流是同向的，中間饋點的電流是更大的，邊緣電流是更小的；

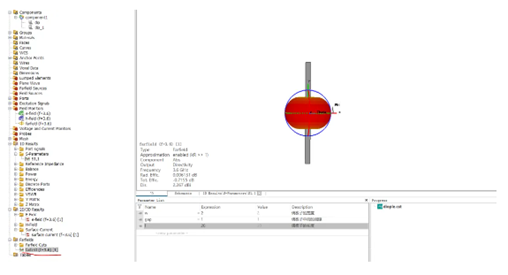

9.查看天線的場型；
