SOLIDWORKS2024新功能——SOLIDWORKS篇（一）
SOLIDWORKS2024新功能——SOLIDWORKS篇章節概括：
? 切口工具
? 槽口延伸
? 戳記工具
? 薄片和槽口中的切割法線
切口工具

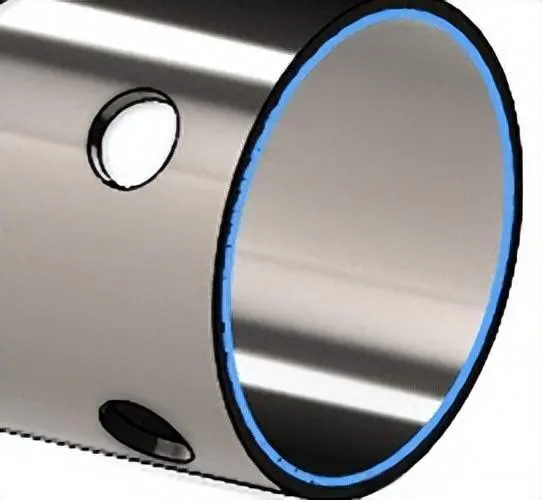

您可以使用切口工具在空心或薄壁圓柱體和圓錐體中生成切口。通過選擇圓柱面或圓錐面上的邊線，您可以將零件平展為鈑金。

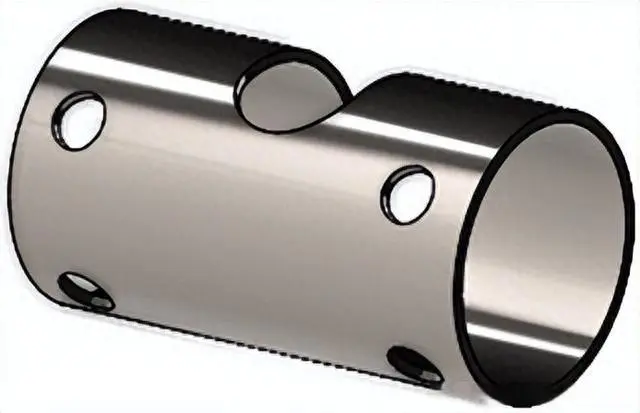

在早期版本中，如果您有圓柱形或圓錐形零件，則須在基本草圖中有意生成間隙才能將零件轉換為鈑金。
SOLIDWORKS 僅支持直線切斷，不支持傾斜切斷。
要在圓柱形零件中使用切口工具：

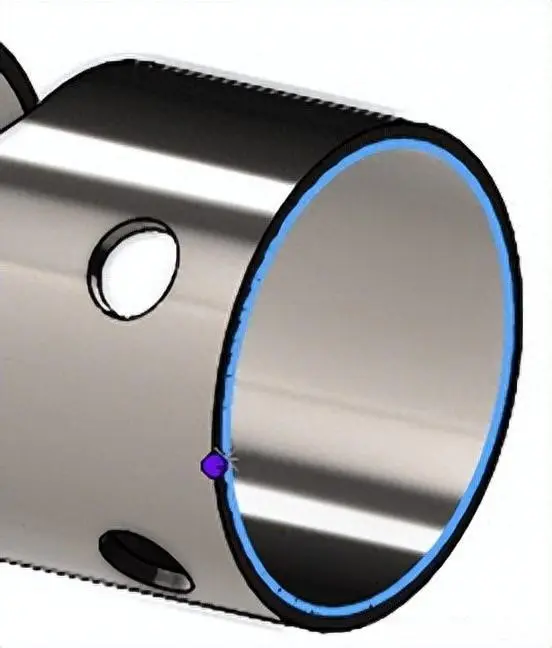

1. 在空心或薄壁圓柱或圓錐零件中，單擊切口 （鈑金工具欄）。
2. 在圖形區域中，選擇：
a. 邊線。
b. 模型上的參考點。
參考點可以位于模型上或圖形區域中的任何位置。如果您選擇的參考點不在模型上，軟件會將該點投影到模型上。
3. 在 PropertyManager 中指定選項，然后單擊 。

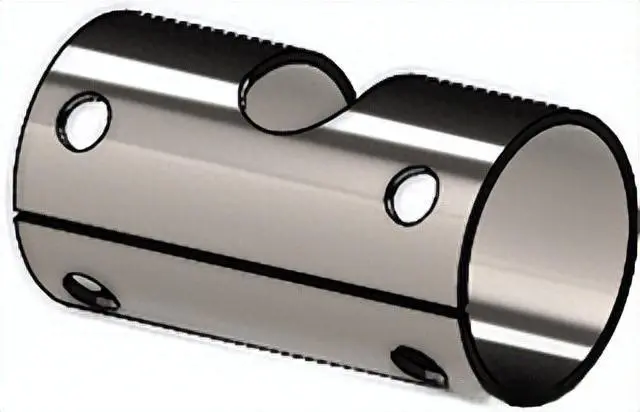

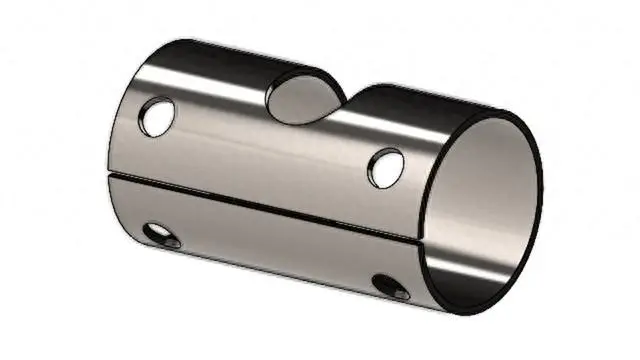

完成切口后，您可以使用 插入折彎 工具將零件轉換為鈑金。
槽口延伸

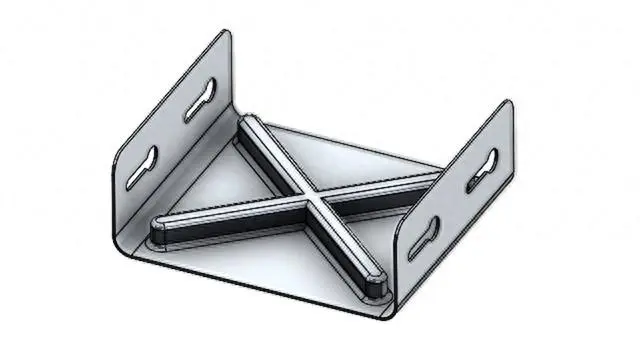

如果裝配體的零部件帶有使用薄片和槽口工具創建的薄片，您可以將該薄片的槽口延伸到裝配體中該零部件的其他實例。

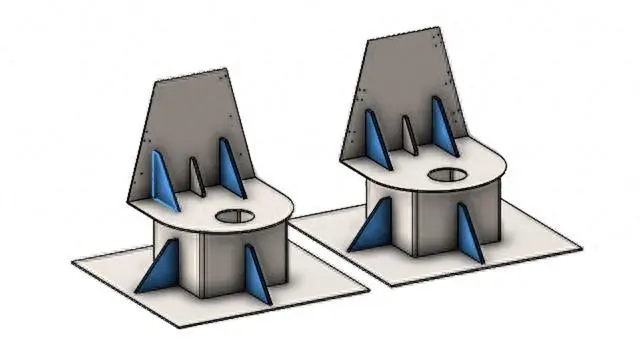

例如，如果您的裝配體具有某一零件的多個實例，而此零件包含薄片，您可以為相應實例延伸槽口。
只有當薄片零部件與槽口零部件相交時，槽口才會延伸。
如果您為含有薄片的零部件建立陣列或鏡像，則可以在 PropertyManager 中選擇延伸槽口，以將槽口應用到裝配體中的相交零部件。
要使用槽口延伸：
1. 在所含零部件具有薄片和槽口的裝配體中，右鍵單擊該零部件，然后單擊延伸槽口。
2. 在槽口延伸 PropertyManager 中的槽口延伸的實例下，指定一個選項：
? 僅選定項。僅將槽口延伸到所選零部件。
? 同一父裝配體中的所有實例。將槽口延伸到同一父裝配體中所選零部件的所有實例。
? 所有實例。將槽口延伸到所選零部件的所有實例。
3. 單擊 。
槽口延伸 PropertyManager
要打開該 PropertyManager：
1. 在所含零部件具有薄片和槽口的裝配體中，右鍵單擊該零部件，然后單擊延伸槽口。
選擇
延伸這些零部件的槽口
列出要應用槽口的零部件。
槽口延伸的實例
指定要將槽口延伸到哪些零部件：
? 僅選定項。將槽口傳播到所選零部件。使用此選項，您可以從列表中刪除特定零部件。
? 同一父裝配體中的所有實例。將槽口延伸到同一父裝配體中所選零部件的所有實例。
? 所有實例。將槽口延伸到所選零部件的所有實例。使用此選項，如果某些零部件已有槽口，則予以忽略。
戳記工具
您可以使用戳記工具來生成基于草圖的參數化成形工具以應用到鈑金零件。借助基于草圖的成形工具，您可以使用一些參數創建草圖，以產生鈑金戳記或形成鈑金。
在早期版本中，您須定義所有草圖和特征，將成形工具保存為零件 (.SLDFTP)，然后將其應用到鈑金。使用草圖生成成形工具是將成形工具應用到鈑金零件的更快方法。戳記工具允許更靈活地使用不同的設計和參數進行實驗。
使用戳記工具
要使用戳記工具：

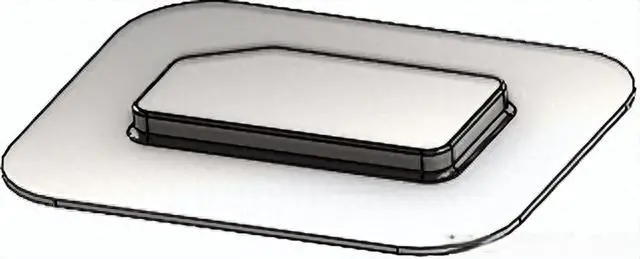

1. 在鈑金零件中，單擊戳記 （鈑金工具欄）。

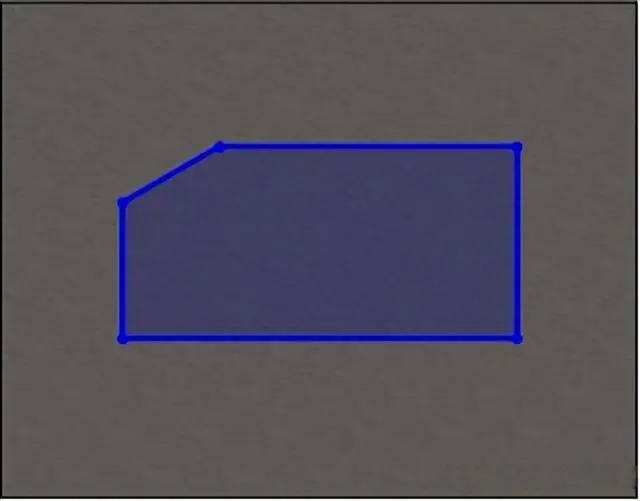

2. 在戳記形狀的零件上繪制閉合輪廓草圖。
3. 在 PropertyManager中，指定選項并單擊 。
戳記 PropertyManager
要打開該 PropertyManager：
1. 在鈑金零件中，單擊戳記 （鈑金工具欄）或插入 > 鈑金 > 戳記。
戳記參數
高度
從鈑金面的頂部或底部指定戳記深度。
反向
反轉戳記的方向。
拔模角度
指定要應用于戳記側面的拔模角度。
圓角
如果您在生成戳記之前在草圖中指定半徑，則在生成戳記時會優先考慮草圖半徑。

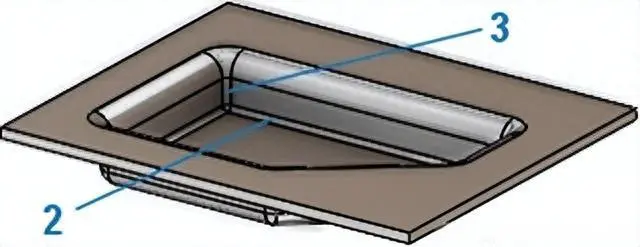

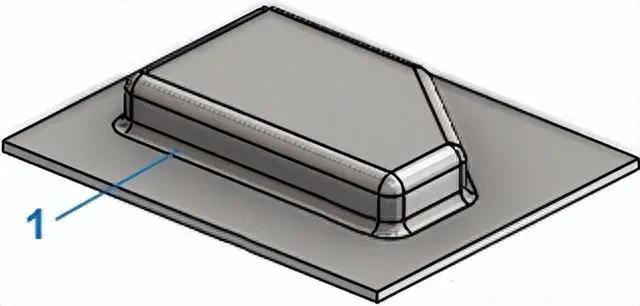

1 壓模半徑 (R1)
指定壓模生成的半徑。
2 沖孔半徑 (R2)
指定沖孔生成的半徑。
3 沖孔側面圓角半徑 添加圓角沖孔半徑；指定圓角沖孔生成的半徑。
薄片和槽口中的切割法線
使用薄片和槽口工具時，您可以指定槽口垂直于圖紙，即使薄片與槽口成一定角度。垂直于的槽口在制造工藝中是必不可少的。
在薄片和槽口 PropertyManager 中的槽口下，選擇正交切除。
微辰三維作為SOLIDWORKS達索正版授權代理商，將持續為您提供SOLIDWORKS 2024新功能介紹，歡迎關注微辰三維，如果有任何關于SOLIDWORKS 2024的問題，也歡迎聯系我們?cè)斣儭?/span>
