SOLIDWORKS2024新功能——SOLIDWORKS篇（二）
SOLIDWORKS2024新功能——SOLIDWORKS篇章節概括：
? 邊角管理
? 在文件屬性中顯示單位
? 結構系統
邊角管理
您可以手動或自動應用邊角處理。

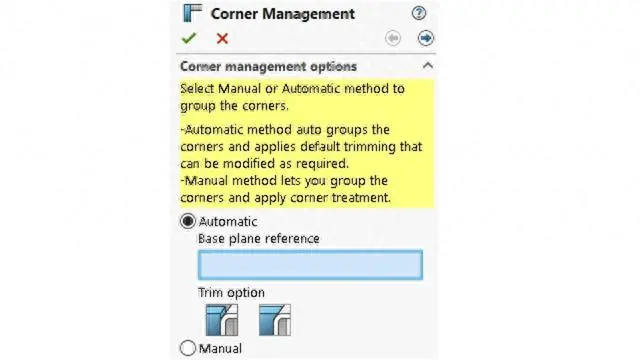

要打開邊角管理 PropertyManager：
1.打開一個零件，然后單擊結構系統 > 主構件。
2.創建主構件并退出結構系統模式。
3.在 PropertyManager 中，指定一個選項：
自動：將相似的邊角分組并應用邊角處理。
手動：允許您將相似的邊角分組并應用邊角處理。
如果您選擇自動：
a. 從彈出的 FeatureManager? 設計樹中，選擇一個基準平面。
選擇一個基準面以確定構件的剪裁階序。然后您可以根據需要修改組和邊角處理。

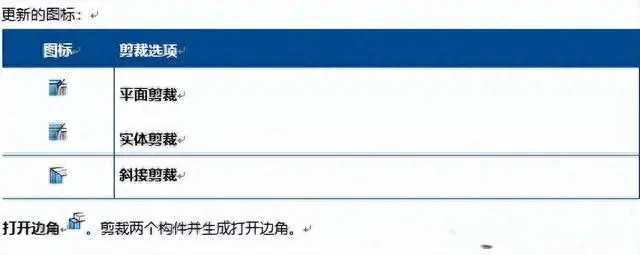

b.指定剪裁選項。
c.單擊下一步，以繼續進行邊角處理。
兩個構件 PropertyManager
兩個構件 PropertyManager 的用戶界面得到了增強。
增強功能包括：

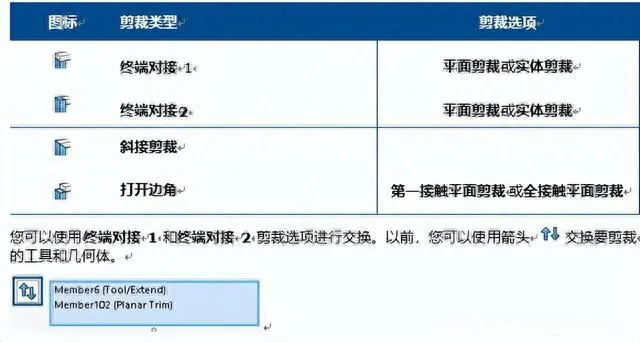

在邊角處理下更改剪裁類型和剪裁選項。您可以選擇以下其中一種剪裁類型：

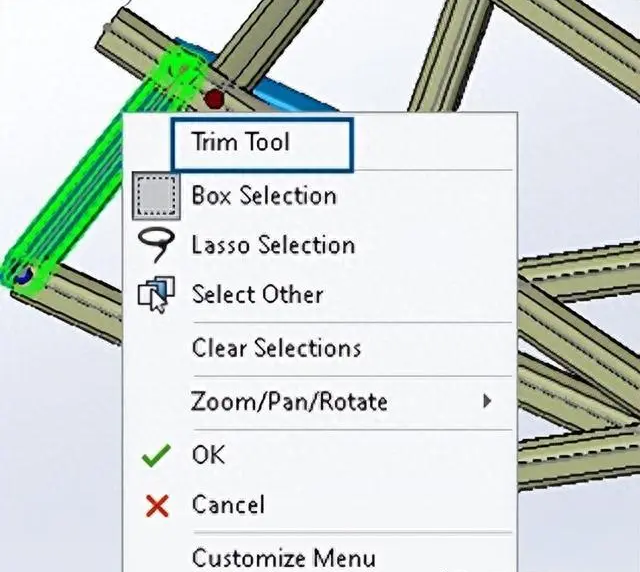

圖形區域中提供了剪裁工具快捷菜單。您可以通過此菜單交換要剪裁的構件。
在 PropertyManager 中，對于剪裁工具，您可以選擇自動或用戶定義。此外，還可使用用戶定義選項選擇要剪裁的面或基準面。
復雜邊角 PropertyManager
復雜邊角 PropertyManager 的用戶界面得到了增強。

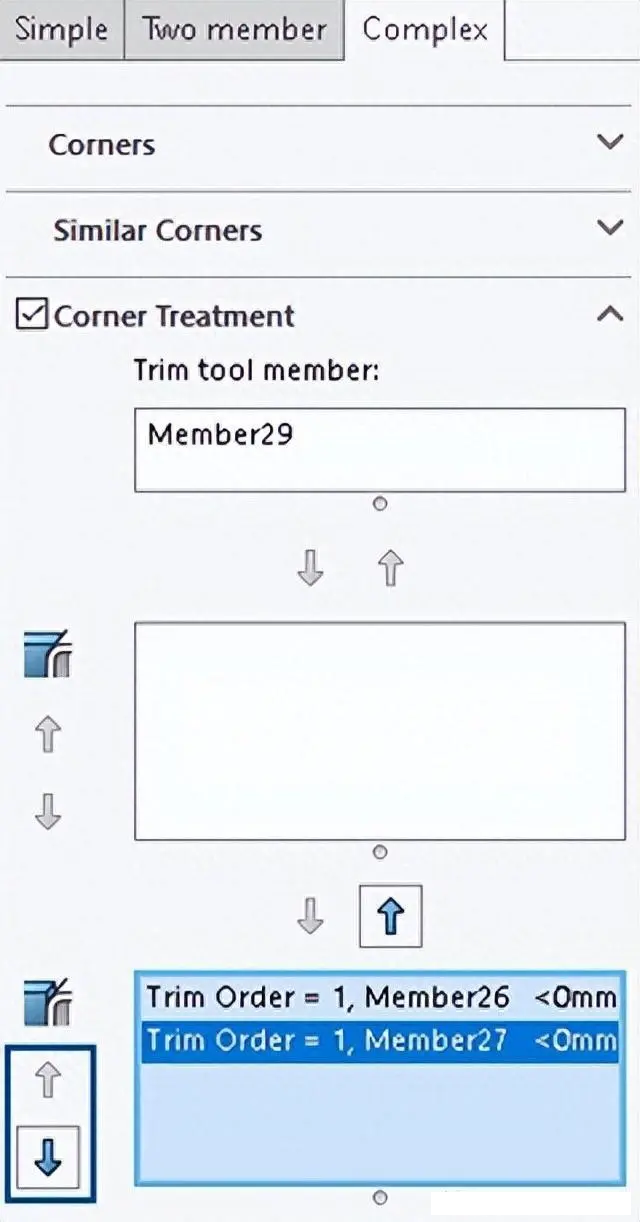

剪裁階序現在可用于平面剪裁。以前，“剪裁階序”只能用于實體剪裁。
編輯邊角管理選項
您可以修改邊角處理。要編輯邊角管理選項：
1. 在 FeatureManager 設計樹中，右鍵單擊邊角管理，然后單擊編輯特征。
在文件屬性中顯示單位

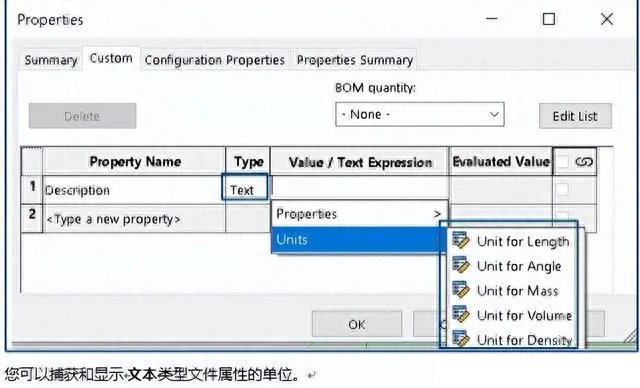

要在文件屬性中顯示單位：
單擊屬性 （標準工具欄）。
在屬性對話框中的自定義和配置屬性選項卡上，選擇屬性名稱。
對于類型，請選擇文字。
單擊值/文本表達式。
從屬性彈出窗口中，選擇一個屬性以顯示計算值。
從單位彈出窗口中，選擇一個單位。
在以前的版本中，您無法捕獲文件屬性的單位。
結構系統
結構系統在圖形區域和 PropertyManager 中改進了可用性。

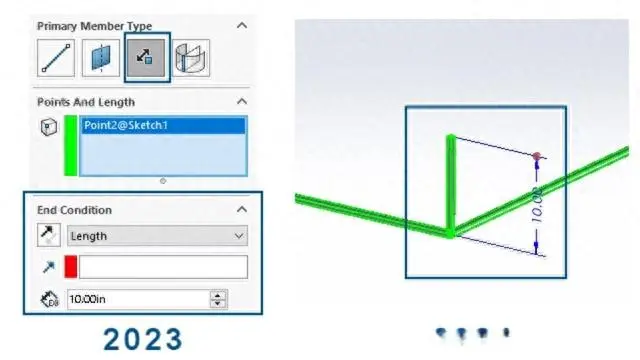

在圖形區域中編輯結構系統時，您可以更改點長度構件的長度。
要更改長度，請雙擊構件，然后單擊尺寸。以前，您須從主構件 PropertyManager 編輯點長度構件的長度。

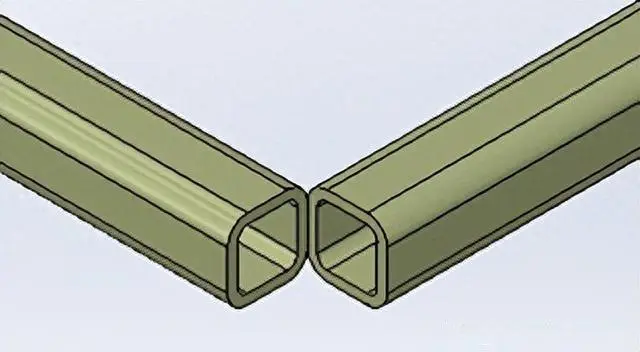

您可以對小于 2mm 的輪廓使用邊角管理。
