SOLIDWORKS草圖陣列

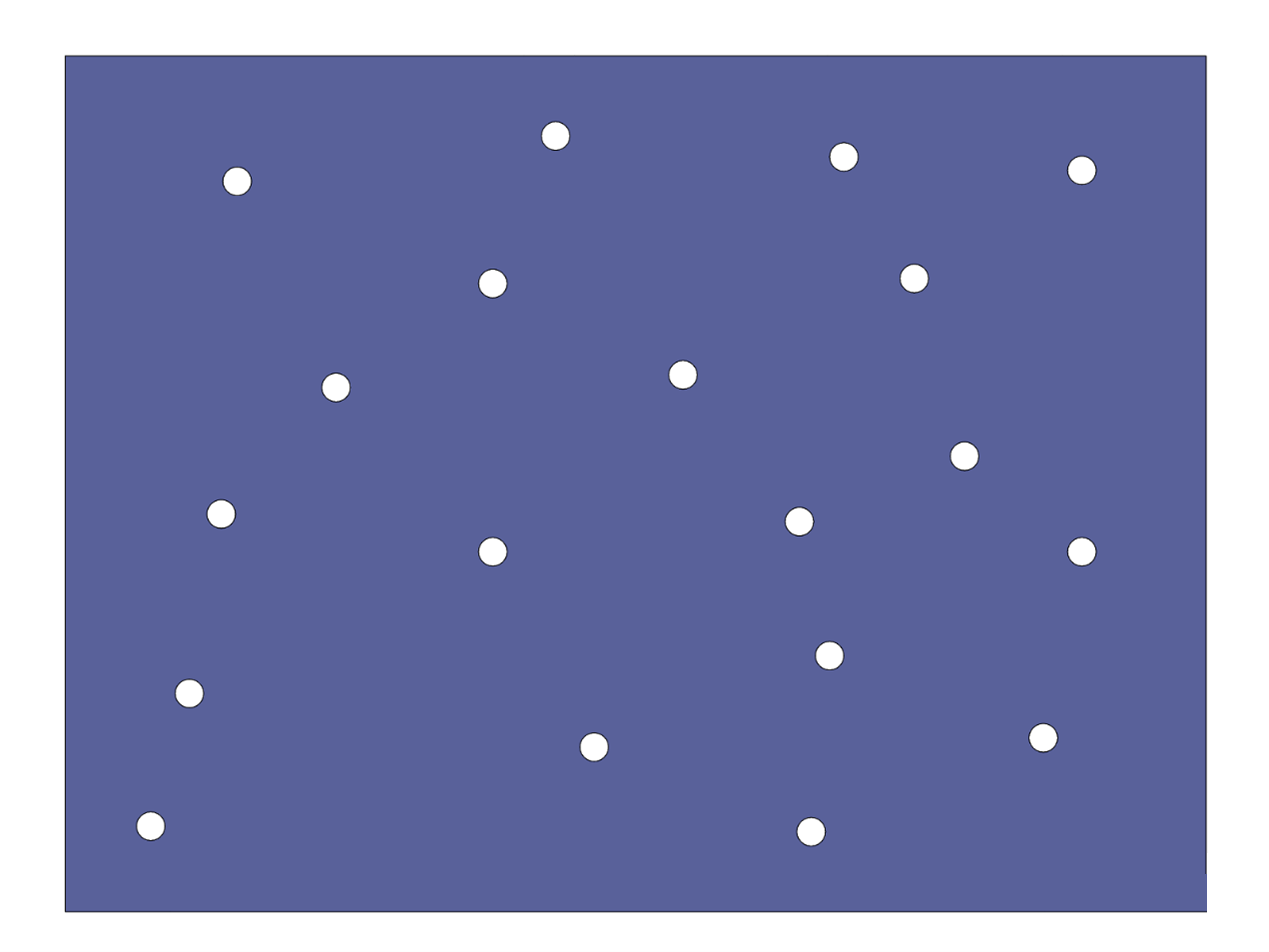

SOLIDWORKS中有幾種陣列方式，咱們今天來說一下根據草圖圖形進行陣列的例子。先看下陣列后的效果圖：
效果圖

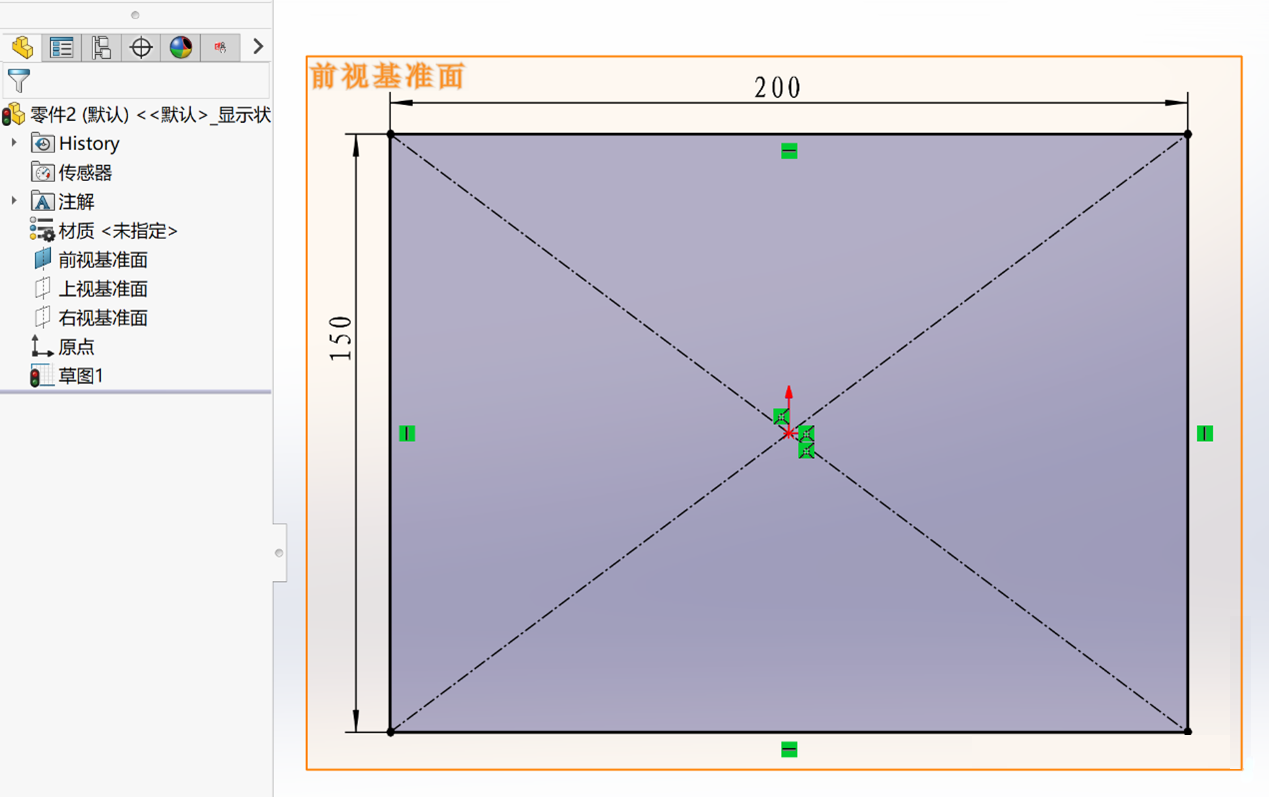

1、在前視基準面繪制矩形，尺寸如下圖；
草圖1
2、在草圖1基礎上進行拉伸操作，拉伸厚度5mm；
凸臺-拉伸1
3、在模型頂面創建草圖2，繪制直徑5mm的圓，位置尺寸如下圖；
草圖2
4、對草圖2進行切除操作；
切除-拉伸1
5、在模型頂面創建草圖3，然后任意添加點，如下圖；，
草圖3
6、點擊草圖驅動的陣列命令；
草圖驅動的陣列
7、在草圖驅動的陣列屬性框里，選擇草圖3，特征和面下面在特征處選擇切除-拉伸1；
草圖驅動的陣列

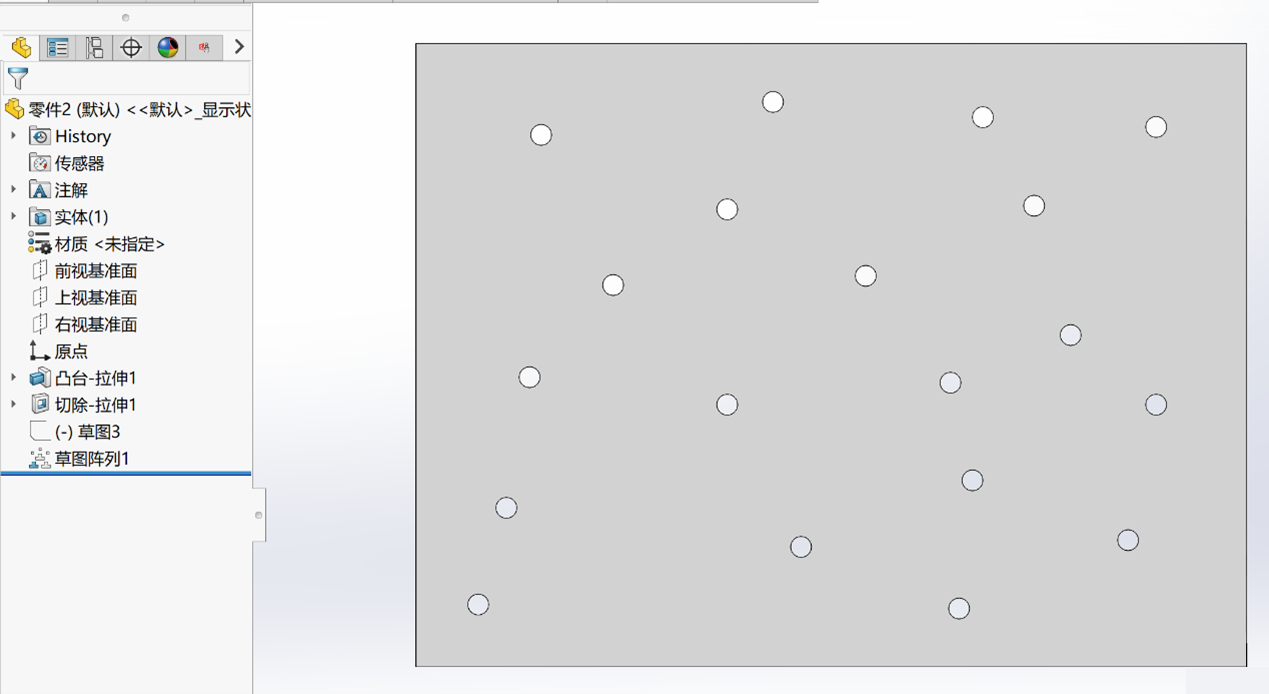

8、完成草圖驅動的陣列后的效果如下圖，以及根據草圖3上的點創建了圓孔；
草圖陣列1
9、對完成后的模型添加顏色如下圖；
效果圖1
效果圖2
效果圖13
